計量泵的結構和原理基本相似,其零部件組成大同小異。計量泵由電機,驅動端,液力端組成。電機帶動蝸桿傳動并通過渦輪減速,由渦輪減速部件驅動可偏心曲軸旋轉,可調式偏心曲軸通過連桿將往復式運動傳遞給隔膜,使隔膜產生擾曲變形。通過改變連桿上的可變偏心曲軸的位置,就可調節沖程長度。通過調節機構來改變行程來實現流量的調節;液力端通過吸入、排出閥自動工作輸送液體。

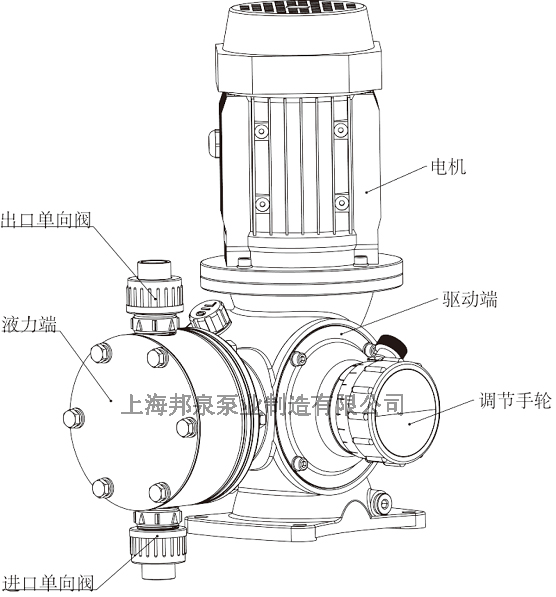

泵的組成
加藥隔膜計量泵(機械隔膜計量泵)結構和工作原理
驅動端結構
驅動端包括驅動裝置和調節裝置。驅動裝置由電機、蝸桿(4)、渦輪(3)、偏心軸(5)、偏心輪(7)、位移定位銷(16)、滾動軸承(2/6/8)、連桿(15)、連桿銷子(14)、頂桿(13)等部件組成;調節裝置由調節器芯(9)、調節座(10)、調節手輪(11)等部件組成。
工作原理
通過配套安裝的電機驅動蝸桿(4),帶動渦輪(3),并由渦輪(3)通過銷子帶動偏心輪(7)為其提供動力,而偏心軸(5)與偏心輪(7)由移動定位銷(11)滑動連接形成螺旋機構(產生偏心距),再由偏心輪(7)帶動滾動軸承(6)及連桿(15)旋轉,利用連桿(15)連接頂桿(12)做往復運動。
驅動端示意圖
1.泵體 2滾動軸承 3渦輪 4蝸桿 5偏心軸 6滾動軸承 6偏心輪 8滾動軸承 9調節器芯 10調節座 11調節手輪 12泵頭聯接 13頂桿 14連桿銷子 15連桿 16位移定位銷
